前言

在现在的硬件电路设计中，大部分运算放大器都已经被集成进芯片中使用。什么情况下会在自己设计电路时使用运放？

好问题！虽然很多功能确实被集成了，但独立运放在以下场景仍然很常见：

1. 传感器信号调理

这是最经典的场景。传感器输出往往是微弱的模拟信号，需要放大和滤波后才能送给ADC。

例子：热电偶测温。热电偶输出只有几十μV/°C，你需要一个高精度仪表放大器（本质是运放组合）把信号放大到ADC可读的0~3.3V范围。集成方案虽然有（如MAX31855），但如果你要自定义量程、滤波特性或多通道复用，就得自己用运放搭。

2. 有源滤波器

当你需要特定截止频率和阶数的模拟滤波器时，用运放+RC网络搭建是标准做法。

例子：音频采集前的抗混叠低通滤波器。假设ADC采样率48kHz，你需要在24kHz处有陡峭衰减。用两级Sallen-Key拓扑（每级一个运放），配合电阻电容就能实现四阶巴特沃斯低通，这比数字滤波更适合在ADC前端做。

3. 电压基准/偏置生成

例子：你有一个3.3V供电系统，但某个ADC需要1.65V的中点偏置作为参考。用一个运放接成电压跟随器（增益=1），输入端用两个等值电阻从3.3V和GND分压得到1.65V，运放输出就能提供低阻抗、稳定的1.65V，可以同时驱动多个负载。如果只用电阻分压，负载一变电压就飘了。

为什么不能只用电阻分压？

电阻分压本身确实能产生1.65V，但它的输出阻抗很高。假设你用两个100kΩ分压，输出阻抗就是50kΩ（两个电阻并联）。这时如果负载吸走哪怕几十μA的电流，输出电压就会被明显拉低，而且负载电流一变化，电压就跟着晃。

用运放做跟随器，输出阻抗降到mΩ级别，负载怎么变都不影响输出电压。这就是运放在这里的价值——阻抗变换。

你可能会想：那我把分压电阻换成很小的值（比如100Ω），输出阻抗不就低了吗？可以，但那样静态电流就变成了3.3V/200Ω = 16.5mA，白白浪费功耗。运放跟随器的静态电流通常只有几百μA甚至更低。

1.根据Vmid的电压电流不用考虑吗？根据kcl，不是V1+Vmid才是Vin的电流吗？是因为忽略不计了？

2.静态功耗怎么算的？这个式子怎么来的？

3.什么是rail-to-rail？

1). Vmid节点的KCL分析

你说得对，严格按KCL，Vmid节点的电流关系是：

流过R1的电流 = 流过R2的电流 + 流入运放+端的电流

即 (VCC - Vmid)/R1 = Vmid/R2 + I_in(+)

关键在于：运放输入端的偏置电流（I_in）极小，典型值在pA~nA级别。比如MCP6001的输入偏置电流是1pA。而流过R1/R2的电流是 3.3V/200kΩ = 16.5μA，差了好几个数量级。所以那一项直接忽略，Vmid就按理想分压算。

这正是运放在这里的价值——它的高输入阻抗让分压网络”感觉不到”后面有东西接着。如果换成一个输入阻抗只有10kΩ的负载直接接在分压点，KCL里那个负载电流就不能忽略了，Vmid就会偏离1.65V。

2). 静态功耗怎么算的

静态功耗指的是这个偏置电路在没有信号时持续消耗的电流。电流路径只有一条：从3.3V → R1 → R2 → GND，串联总阻值200kΩ。

I = VCC / (R1 + R2) = 3.3V / 200kΩ = 16.5μA

功耗 P = VCC × I = 3.3V × 16.5μA ≈ 54μW

这就是为什么选100kΩ而不是1kΩ——如果用1kΩ，电流变成1.65mA，白白多耗100倍的电。当然运放自身也有静态电流（MCP6001约100μA），但分压网络这部分是你能控制的。

3). 什么是rail-to-rail

“Rail”指的是运放的供电轨，就是VCC和GND（或V+和V-）。

普通运放的输出到不了供电轨。比如供电0~~3.3V的普通运放，输出可能只能摆到0.2V~~3.1V，两头各”够不到”一截。这是因为内部输出级晶体管需要一定的压降才能工作。

Rail-to-rail输出意味着输出可以非常接近两条供电轨，比如0.01V~3.29V。对你这个电路来说，输出1.65V在正中间，普通运放也够用。但如果将来你的偏置需要接近0V或3.3V，非rail-to-rail的运放就输出不到了。

还有一种叫rail-to-rail输入输出（RRIO），意思是输入端也能接受从轨到轨的全范围信号。选型时看到”RRIO”就是最通用的，不用操心边界问题。

4. 电流检测与转换

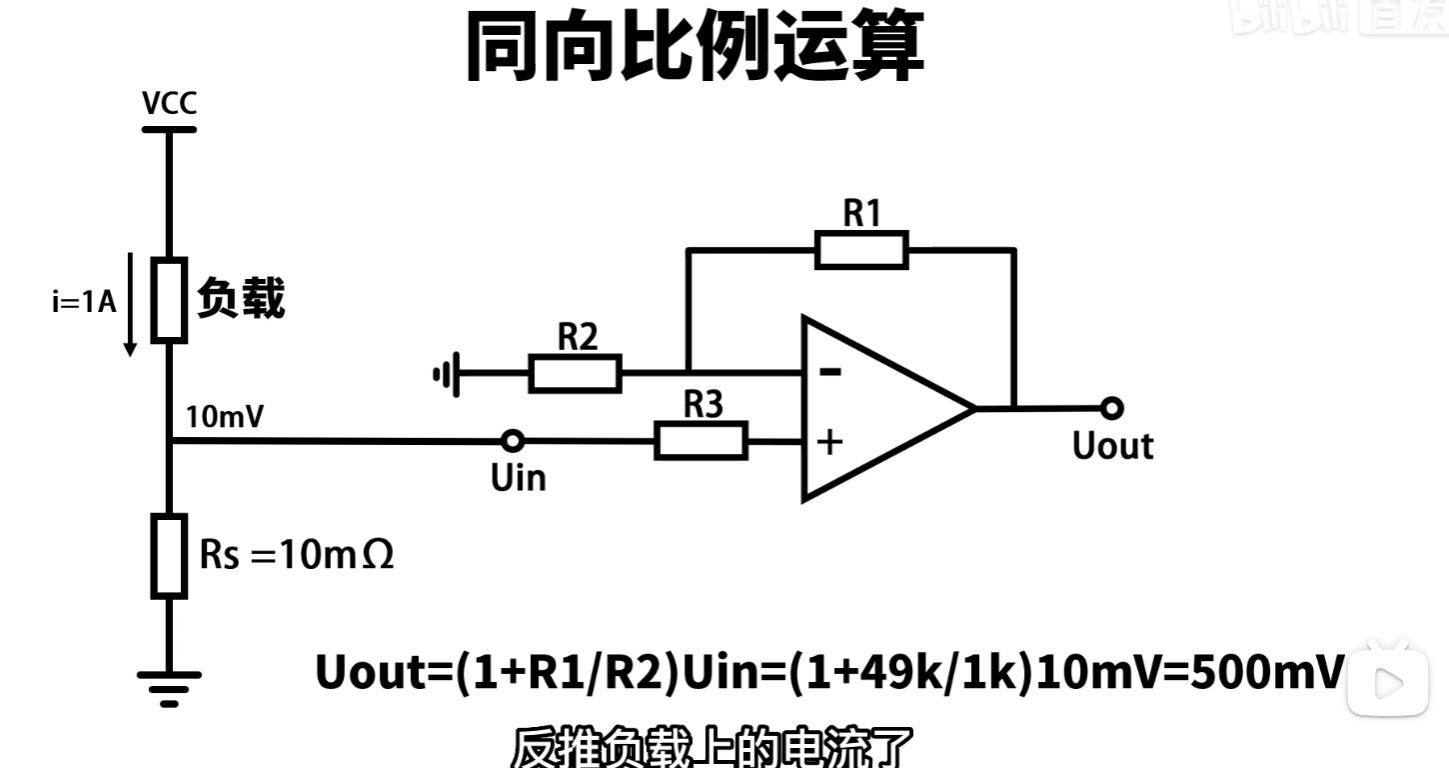

例子：检测电机电流。在电源回路串一个小采样电阻（比如10mΩ），电阻两端的压差只有几十mV。用一个差分放大器（运放搭的）把这个差分信号放大到MCU的ADC能读的范围，同时抑制共模噪声。这在电机驱动、电池管理中非常常见。

5. DAC输出缓冲/调整

例子：MCU内置DAC输出0~~3.3V，但你需要驱动一个需要±5V摆幅的负载。用一个运放接成反相放大+偏移电路，就能把0~~3.3V映射到-5V~+5V，同时提供足够的驱动电流。

总结规律：只要你需要对模拟信号做”放大、偏移、阻抗变换、滤波、加减运算”这类操作，而且现成集成芯片的参数（增益、带宽、精度、通道数）不能满足你的具体需求时，就该自己用运放搭电路。越是定制化的模拟前端，越离不开独立运放。

现在开始，了解运放的基本内容。

运算放大器（Op-Amp）学习指南

运放基本工作原理 — 理想运放模型 / 虚短虚断
负反馈与分析方法 — 四种反馈类型 / 虚短虚断分析法
常见运放电路 — 同相 / 反相 / 差分 / 仪表放大器 / 跟随器
放大电路设计方法 — 从需求到选型的完整流程
使用注意事项 — 输入偏置 / GBW / R2R / 稳定性
补充专题 — 噪声与电容滤波 / 共模干扰

一、运放基本工作原理

1.1 运放是什么

运算放大器本质上是一个差分电压放大器：它有两个输入端（同相输入 V+ 和反相输入 V−），一个输出端 V_out。它把两个输入端之间的微小电压差放大：

1	V_out = A_OL × (V+ − V−)

其中 A_OL 是开环增益（Open-Loop Gain），典型值为 10万~~100万倍（100~~120 dB）。这个增益大到什么程度？如果 V+ 和 V− 之间差 0.01mV，输出就会直接打到供电轨。所以开环状态下运放几乎不可用——必须加反馈。

1.2 理想运放模型

实际分析电路时，我们使用理想运放假设。理想运放有三个关键特性：

参数	理想值	实际典型值	意义
开环增益 A_OL	∞	10⁵ ~ 10⁶	极小输入差就能产生很大输出
输入阻抗 Z_in	∞	MΩ ~ TΩ	输入端不吸电流
输出阻抗 Z_out	0	几十 Ω	输出端能驱动任何负载

1.3 虚短与虚断

由理想运放的特性，在负反馈条件下可以推导出两条核心分析规则：

虚短：V+ = V− 因为 A_OL → ∞，而 V_out 有限，所以 (V+ − V−) = V_out / A_OL → 0。两个输入端电压相等，像短路了一样——但并没有真正短路。

虚断：I+ = I− = 0 因为 Z_in → ∞，没有电流流入运放的输入端。输入端像断路了一样——但并没有真正断开。

⚠ 关键前提： 虚短虚断只在负反馈下成立。如果没有负反馈（或误接成正反馈），运放输出会饱和到供电轨，虚短条件不再成立。判断方法：输出信号是否经过某条路径回到了 V− 端？如果是，就是负反馈。

二、负反馈与分析方法

2.1 什么是负反馈

负反馈的核心思想：把输出的一部分”送回”反相输入端，让运放自动纠偏。如果输出偏高了，V− 也跟着升高，输入差 (V+ − V−) 减小，输出就被拉回来。这形成了一个自稳定的闭环。

负反馈带来的好处：增益由外部电阻决定（而非运放自身），线性度大幅提高，输出阻抗降低，带宽增大。

2.2 四种负反馈类型

按照反馈信号取自输出端的方式（电压/电流）和送回输入端的方式（串联/并联），组合成四种类型：

类型	反馈取样	反馈方式	稳定的量	典型电路
电压串联	输出电压	串联到 V−	电压增益	同相放大器
电压并联	输出电压	并联到 V−	转阻增益	反相放大器
电流串联	输出电流	串联到 V−	跨导增益	（较少见）
电流并联	输出电流	并联到 V−	电流增益	（较少见）

💡 初学者只需掌握前两种。 绝大多数运放应用电路都是电压串联（同相）或电压并联（反相）反馈。

2.3 虚短虚断分析法（万能步骤）

面对任何运放电路，只要确认是负反馈，都可以按以下三步分析：

1
2
3

Step 1: 虚短 → 列出 V+ = V−
Step 2: 虚断 → 在 V+ 和 V− 节点列 KCL（运放输入电流为0）
Step 3: 联立方程 → 解出 V_out 与 V_in 的关系

下一章每个电路都会用这个方法走一遍。

三、常见运放电路

3.1 电压跟随器（增益 = 1）

最简单的运放电路——输出直接连回 V−，没有任何电阻。

分析：

虚短：V+ = V−
V+ = V_in
V− = V_out （直接相连）
∴ V_out = V_in　　增益 G = 1

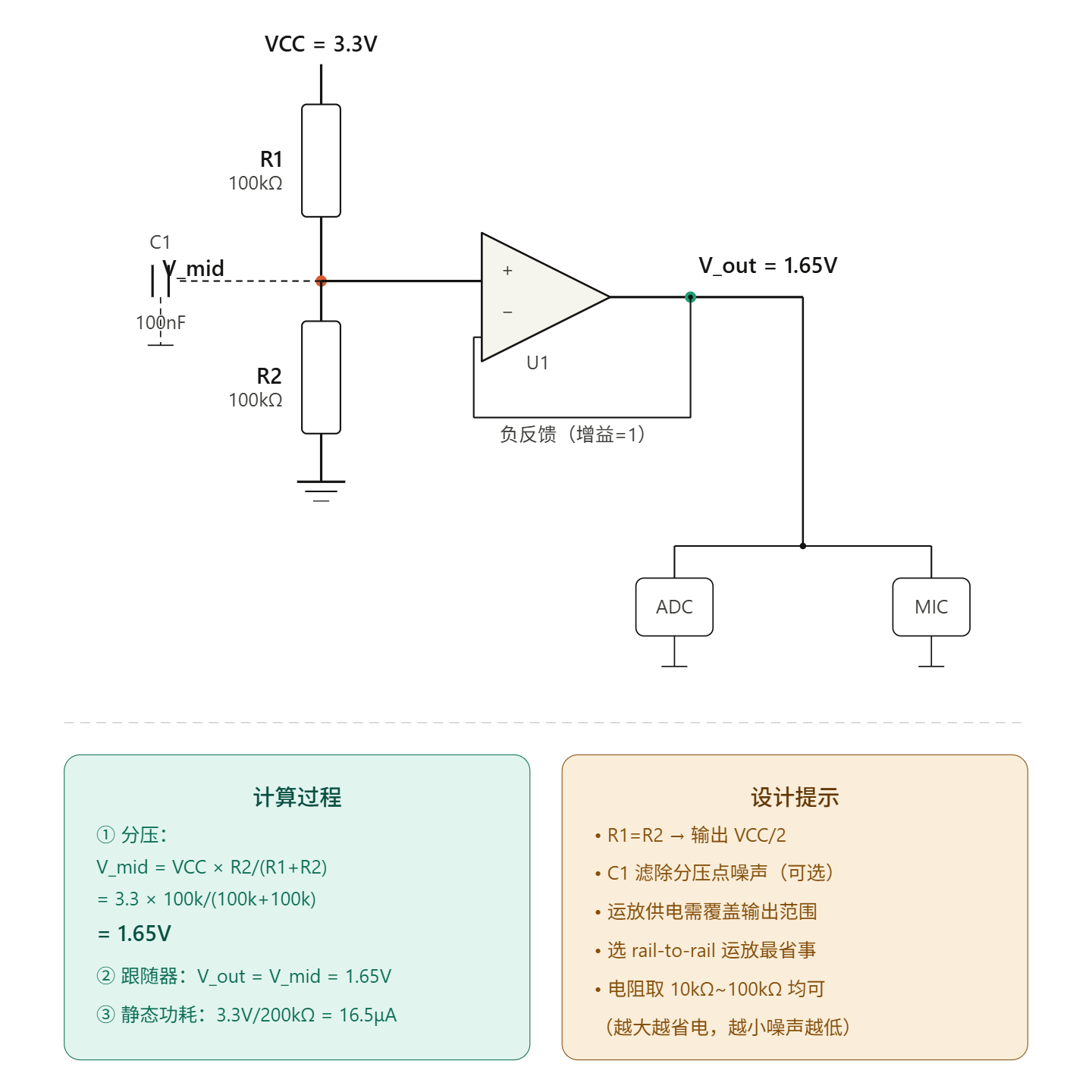

应用场景： 两个 100kΩ 分压产生 1.65V 直流偏置，通过跟随器驱动多个负载（如ADC输入端、麦克风偏置）。跟随器不改变电压，只做阻抗变换——高阻输入、低阻输出。纯电阻分压的输出阻抗为 R1‖R2 = 50kΩ，负载一变电压就飘。加了跟随器后输出阻抗降到 mΩ 级别，负载怎么变电压都不动。

分压 + 跟随器静态功耗计算：

1 2	I = VCC / (R1 + R2) = 3.3V / 200kΩ = 16.5μA P = VCC × I = 3.3V × 16.5μA ≈ 54μW

选 100kΩ 而不是 1kΩ 的原因就是省电。分压点可并联 100nF 电容滤噪，截止频率 ≈ 1/(2π × 50kΩ × 100nF) ≈ 32Hz。

3.2 同相放大器（增益 > 1）

信号从 V+ 输入，反馈网络（Rf + Rg）接在 V− 和输出之间。

虚短虚断分析：

虚短：V+ = V− = V_in
虚断：V− 节点无电流流入运放

V− 是 Rf 和 Rg 的分压中点：
  V− = V_out × Rg / (Rf + Rg)

令 V− = V_in：
  V_in = V_out × Rg / (Rf + Rg)

∴ V_out = V_in × (1 + Rf/Rg)

增益公式：G = 1 + Rf / Rg

物理直觉（”漏水管”比喻）： 运放必须让 V− = V_in。Rg 越小，分压衰减越厉害（管子漏得越多），运放就得把 V_out 推得更高（水龙头开更大），才能让到达 V− 的那点电压等于 V_in。所以 Rg 越小 → 增益越大。跟随器是它的特例：Rf=0、Rg=∞，增益 = 1+0 = 1。

应用场景： MCU DAC 输出 0~~3.3V → 需要 0~~5V 驱动执行器。G = 5/3.3 ≈ 1.5，取 Rf=10kΩ、Rg=20kΩ，实际输出 3.3×1.5 = 4.95V，误差 1%。

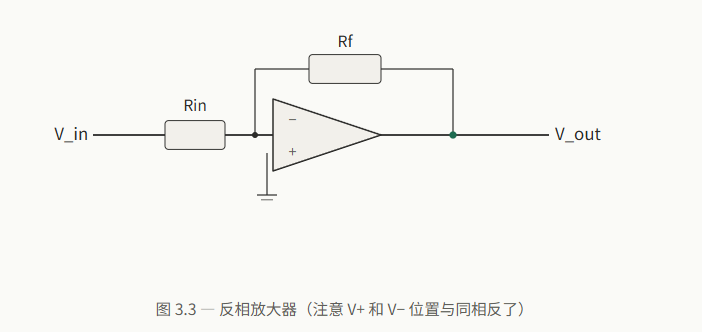

3.3 反相放大器

信号从 V− 侧通过输入电阻 Rin 送入，V+ 接地。输出信号与输入反相（正变负、负变正）。

虚短虚断分析：

虚短：V+ = V− = 0V　（V+ 接地，所以 V− 也是 0V，称为"虚地"）
虚断：流入 V− 的电流为 0

在 V− 节点列 KCL：
  (V_in − 0) / Rin = (0 − V_out) / Rf

∴ V_out = −V_in × Rf / Rin

增益公式：G = −Rf / Rin（负号表示反相）

应用场景：加法器/混音器。 V− 是虚地，多个信号可以通过各自的电阻同时接到 V− 上，电流直接叠加：V_out = −Rf × (V1/R1 + V2/R2 + V3/R3)。典型例子是音频混音台——三路麦克风信号分别通过不同电阻接到同一个运放的 V− 端，调节各路电阻就能调各路音量。同相放大器做不了这个，因为 V+ 端没有”虚地”这个条件。

同相 vs 反相对比：

特性	同相放大器	反相放大器
输入阻抗	极高（≈运放输入阻抗）	= Rin（可控）
最低增益	1（无法衰减）	可以 < 1（衰减）
信号相位	不反相	反相
V− 状态	跟随 V_in	虚地（0V）
特有能力	高阻抗缓冲	加法器、虚地节点

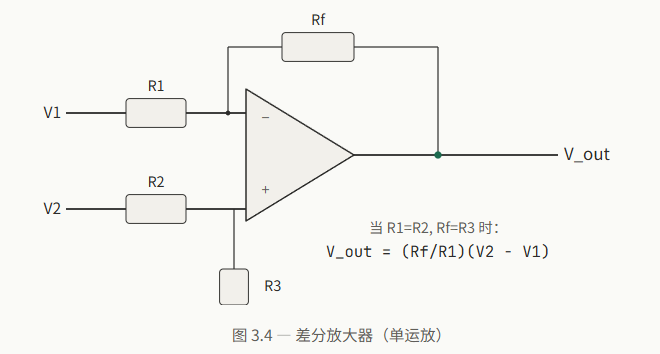

3.4 差分放大器

同时利用 V+ 和 V−，放大两个信号之间的差值，抑制共模信号。

当 R1=R2, Rf=R3 时：V_out = (Rf/R1) × (V2 − V1)

应用场景： 电桥称重传感器。传感器两根输出线上有用信号只有几mV的差值，但同时叠加了相同的工频干扰。差分放大器只放大差值，共同的干扰被减掉。

⚠ 局限： 共模抑制比（CMRR）严重依赖电阻匹配。四个电阻有 1% 偏差，CMRR 只有约 46dB。需要更高精度时，使用仪表放大器。

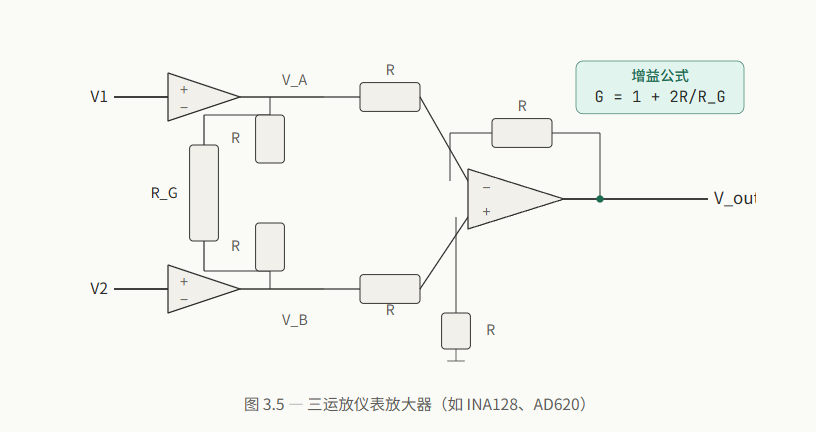

3.5 仪表放大器（INA）

由三个运放组成：前两个做高阻抗同相缓冲 + 增益，第三个做差分。只需一个电阻 R_G 就能调节增益，且差分电阻在芯片内部精密匹配。

增益公式：G = 1 + 2R / R_G

相比普通差分放大器的优势：

输入阻抗极高（前级是同相跟随器），不给信号源加负担
电阻在芯片内部激光微调，CMRR 可达 100dB+
只改一个 R_G 就能调增益，无需同时换多个电阻

应用场景：

心电图（ECG）采集： 人体电极信号只有 ~1mV，共模干扰（50Hz工频）可达几V，INA 的高 CMRR 能把干扰抑制到可忽略的程度
工业称重/压力传感器： 几米到几十米线缆传输微弱信号，电磁环境恶劣
电池管理系统（BMS）： 检测串联电池组中单节电池的电压，共模电压可达几十伏

💡 实际使用中，仪表放大器通常直接买集成芯片（如 INA128、AD620、INA333），内部电阻已经精密匹配。

四、放大电路设计方法

4.1 从需求到电路的设计流程

Step 1: 明确输入信号范围（幅度、频率、阻抗）
Step 2: 明确输出要求（幅度、驱动能力、精度）
Step 3: 选择拓扑（同相/反相/差分）
Step 4: 计算电阻值 → 确定增益
Step 5: 选择运放芯片 → 验证参数

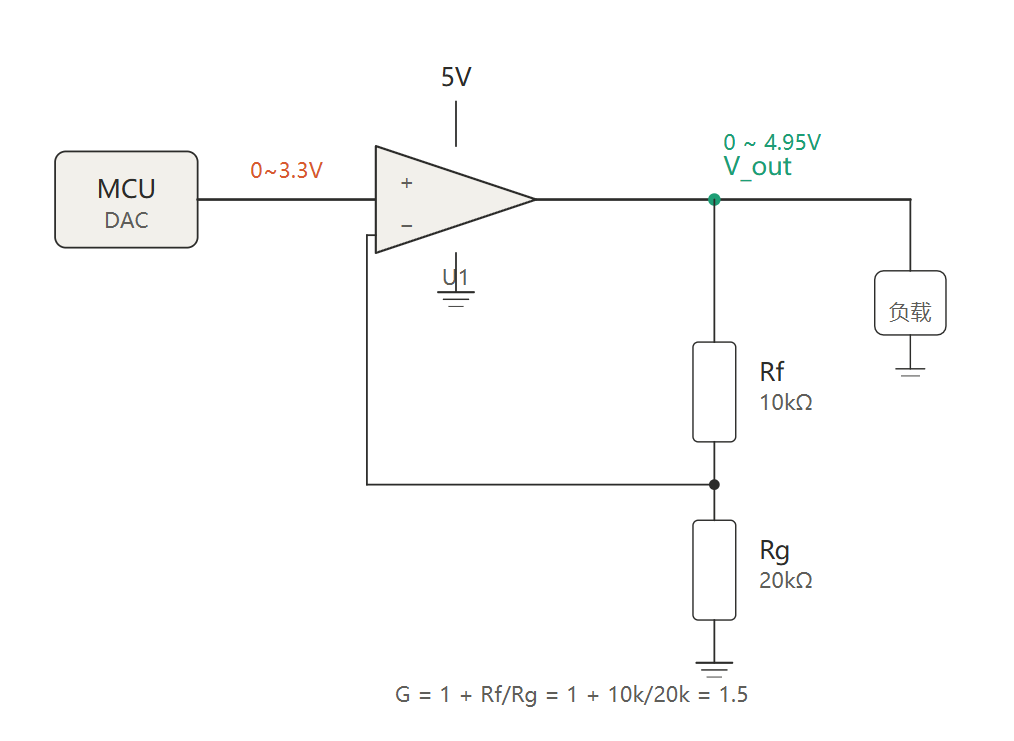

4.2 设计实例：DAC 03.3V → 05V

Step 1 — 输入信号： MCU DAC 输出，0~3.3V 直流/低频模拟信号，输出阻抗较低（几百Ω）。

Step 2 — 输出要求： 0~5V，驱动执行器（阻抗 ~10kΩ），精度要求 ±2%。

Step 3 — 选择拓扑： 需要放大且不反相 → 同相放大器。

Step 4 — 计算电阻：

目标增益 G = 5 / 3.3 = 1.515

同相公式：G = 1 + Rf/Rg
Rf/Rg = 0.515

选 Rg = 20kΩ, Rf = 10kΩ（标准阻值）
实际增益 = 1 + 10k/20k = 1.5
实际最大输出 = 3.3 × 1.5 = 4.95V
误差 = (5 − 4.95)/5 = 1%  ✓

Step 5 — 选择运放：

参数	需求	选型依据
供电电压	≥ 5V	输出需达 5V，用 5V 单电源需 R2R 输出
GBW	≥ 增益 × 信号频率 × 10	若信号 10kHz，GBW ≥ 150kHz，很容易满足
输入失调电压	根据精度	±2% → 允许 ±66mV 失调 → 大多数运放满足
输出驱动	≥ 0.5mA	10kΩ 负载 @ 5V = 0.5mA

推荐型号（低成本场景）：MCP6001（单通道，~0.2元），OPA340（精度更高），TLV9001（微功耗）。

4.3 电阻取值经验

运放反馈电阻一般选 1kΩ ~ 100kΩ 范围：

电阻太小（< 1kΩ）	电阻太大（> 1MΩ）	推荐范围
运放输出电流大，可能过载	输入偏置电流产生明显误差	10kΩ ~ 100kΩ：功耗低、噪声适中
功耗高	高频寄生电容影响大、噪声大	1kΩ ~ 10kΩ：适合高速电路

五、使用注意事项

5.1 输入偏置电流与失调

输入偏置电流（Input Bias Current）： 理想运放输入电流为 0，但实际运放有 pA~μA 级的偏置电流。这个电流流过外部电阻会产生额外的压降，导致输出偏差。

⚠ 补偿方法： 在 V+ 端串联一个电阻，阻值等于 V− 端看到的等效电阻（Rf ‖ Rin），使两端偏置电流产生的压降抵消。这也是为什么很多教科书电路在 V+ 端会多出一个”看起来没用”的电阻。

输入失调电压（Input Offset Voltage）： 运放内部不完美导致的固有误差。典型值 0.1mV~5mV，精密运放可做到 <10μV。对低增益电路影响小，对高增益电路影响大（失调会被同比放大）。

5.2 增益带宽积（GBW）

带宽就是运放能正常放大信号的频率范围。超过这个范围，增益就开始下降。

开环带宽极窄——运放的开环增益虽然有 10 万倍，但这个增益只在极低频率（几 Hz 到几十 Hz）才成立。频率一高，开环增益就以 −20dB/decade 的速度下降。

闭环带宽是加了反馈之后的带宽。反馈用增益换带宽——增益降低了，但可用的频率范围变宽了。

GBW（增益带宽积） 就是这个交换关系的常数：

GBW = 闭环增益 × 闭环带宽 = 常数

例：GBW = 1MHz 的运放
  增益 = 1    → 带宽 1MHz
  增益 = 10   → 带宽 100kHz
  增益 = 100  → 带宽 10kHz

像一块固定面积的橡皮泥——拉得越高（增益），就越窄（带宽）。

选型裕量： 在接近 GBW 极限时，增益已经开始滚降并产生相移。实际选型要留 5~~10 倍裕量：**GBW ≥ 目标增益 × 信号最高频率 × (5~~10)**。

5.3 压摆率（Slew Rate）

压摆率是运放输出电压能变化的最大速度，单位 V/μs。如果信号变化太快，运放跟不上，输出会变成三角波。

对于正弦信号：SR_min = 2π × f × V_peak

例：1kHz, 5Vpp 正弦信号
  SR_min = 2π × 1000 × 2.5 = 0.016 V/μs
  → 大多数运放轻松满足（典型 0.5~50 V/μs）

5.4 供电与 Rail-to-Rail

Rail 指的是运放的供电轨（VCC 和 GND）。普通运放的输出到不了供电轨——比如供电 0~~3.3V 的普通运放，输出可能只能摆到 0.2V~~3.1V，两头各有一截死区。这是因为内部输出级晶体管需要一定的压降才能工作。

Rail-to-Rail 输出意味着输出可以非常接近两条供电轨（<50mV 差距）。

为什么单电源系统几乎必选 R2R： 单电源下，运放供电就是比如 0V 和 3.3V。如果运放输出只能到 0.3V~~2.8V，ADC 量程 0~~3.3V 的边缘区域就读不到了——传感器在那个区间的变化你看不见。而且如果偏置需要接近 0V 或 3.3V（某些传感器需要），非 R2R 运放直接输出不了。双电源系统（如 ±5V）信号通常在 0V 附近摆动，离供电轨很远，没这个问题。

还有一种叫 RRIO（Rail-to-Rail 输入输出），意思是输入端也能接受从轨到轨的全范围信号。选型时看到 RRIO 就是最通用的。

供电注意事项： 在供电引脚旁放置 100nF 去耦电容（越近越好），抑制高频噪声。单电源系统中，运放无法处理 0V 以下的信号——这就是为什么需要加直流偏置。

5.5 稳定性与容性负载

容性负载（长线缆、大电容）会让运放环路增加相移，可能导致振荡。

原理： 运放的负反馈能稳定工作，靠的是反馈信号回到 V− 时，和输出之间的总相移不超过 180°。超过 180° 后，负反馈变成正反馈——输出越高 → 反馈让它更高 → 自激振荡。电容的物理特性是电流超前电压 90°，这个额外相移加上运放自身在高频已有的相移，很容易凑够 180°。

解决方案： 在运放输出引脚和负载之间串一个小电阻（10~100Ω）。关键是反馈要从电阻前面（运放输出引脚侧）取，不是从负载端取。这样容性负载的相移不会进入反馈环路。R_iso 和容性负载形成 RC 低通，把相移最严重的高频分量衰减掉。

也可以选择标注”unity-gain stable”（单位增益稳定）的运放，它们内部做了频率补偿，对容性负载更宽容。

5.6 选型参数优先级

从最先考虑到最后：

优先级	参数	什么时候成为瓶颈
①	供电电压 + R2R	硬约束，不满足直接不能用
②	GBW	信号频率较高时（>10kHz）才需要仔细看
③	输出驱动能力	负载 < 1kΩ 或驱动长线缆时
④	输入失调电压	高增益（>100×）或高精度（<0.1%）场景
⑤	偏置电流 / 压摆率 / 噪声	极端场景：超高阻抗源、高速信号、μV级信号

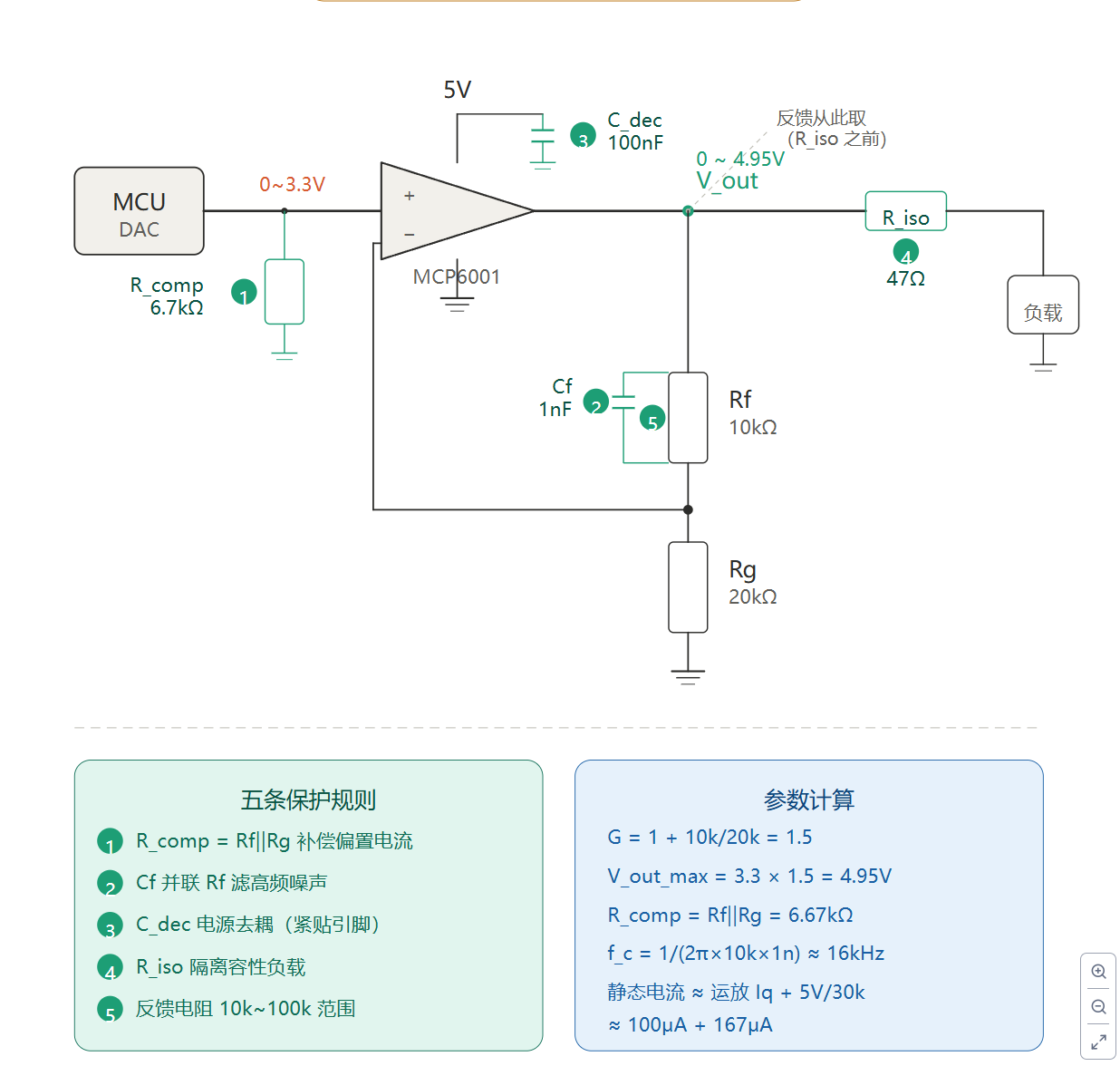

5.7 “最保险”的运放电路模板

五条规则做到，90% 的运放电路都不会出问题：

V+ 端加补偿电阻（= Rf ‖ Rg），补偿偏置电流
Rf 上并联小电容，滤除高频噪声（注意：是 Rf 上，不是 Rg 上——详见第六章）
供电引脚紧贴放 100nF 去耦电容
输出端如果接长线或大电容，串 10~47Ω 隔离电阻（反馈从电阻前取）
反馈电阻选 10k~100k 范围

六、补充专题

6.1 电阻噪声与电容滤波

噪声从哪来： 电阻本身就是噪声源。只要温度不是绝对零度，电阻内部的电子就在做热运动，产生随机的微小电压波动——热噪声（Johnson-Nyquist noise）：

1
2
3

V_noise = √(4kTRΔf)

k = 玻尔兹曼常数, T = 温度(K), R = 电阻值, Δf = 带宽

R 越大，噪声电压越大。 这就是”电阻大省电但噪声大”的根本原因——不是外部干扰，是电阻自身的物理属性。

如果想要抑制高频噪声，可以选择并联电容。

电容应该并联在 Rf 上，而不是 Rg 上。 原因如下：

电容的本质是”高频短路、低频开路”。在同相放大器 G = 1 + Rf/Rg 中：

Cf 并联 Rg（错误）： 高频时 Cf 短路 Rg → Rg→0 → G = 1 + Rf/0 → ∞。高频增益暴增，噪声被疯狂放大，与初衷完全相反。
Cf 并联 Rf（正确）： 高频时 Cf 短路 Rf → Rf→0 → G = 1 + 0/Rg = 1。高频增益降到 1，噪声不再被放大。

这本质上把同相放大器变成了一个低通滤波器，截止频率：

f_c = 1 / (2π × Rf × Cf)

例：Rf = 10kΩ，想在 16kHz 以上开始衰减
  Cf = 1/(2π × 10k × 16k) ≈ 1nF

低于 f_c 信号正常放大，高于 f_c 增益逐渐滚降到 1。

6.2 共模干扰

什么是共模干扰： 假设你用两根线从远处传感器引信号到电路板。有用信号是两根线之间的电压差（差模信号）。但两根线像天线一样，会同时拾取到相同的电磁干扰——50Hz 工频、电机噪声、开关电源纹波等。这个两根线上共同存在、方向相同的干扰，就叫共模干扰。

例子：线A = 1.001V，线B = 0.999V，有用信号 = 2mV。叠加 0.5V 共模干扰后，线A = 1.501V，线B = 1.499V，差值仍然是 2mV——共模干扰不改变差模信号本身。

为什么必须抑制： 如果用单端放大器只看线A（1.501V），有用信号和干扰混在一起，放大后干扰远大于信号。差分放大器只看 A−B = 2mV，共同的 0.5V 被减掉，放大后全是有用信号。

共模干扰的具体危害：

测量不准： 传感器信号只有几 mV，干扰可能几百 mV，泄露 1% 就够让测量偏差几十%
ADC 读数跳动： 50Hz 干扰泄露后 ADC 读数以 50Hz 周期波动，表现为”晃”
误触发： 比较器电路中，干扰可能让信号越过阈值导致误报警
损坏器件： 极端情况（雷击、工业环境）共模电压可达几百伏，超出运放输入范围

需要差分/INA 的典型场景：

场景	信号特点	为什么需要
工业传感器（称重/压力/温度）	几 mV 信号，几米~几十米线缆，周围有电机变频器	线缆长、环境差、信号弱
医疗电子（心电/脑电）	μV~mV 信号，人体是大天线拾取 50Hz	信号极弱，干扰比信号大几千倍
电机驱动电流检测	采样电阻两端几十 mV，骑在几十~几百伏母线上	共模电压极高
专业音频（XLR 平衡传输）	几十米线缆，舞台灯光/无线干扰	远距离传输，环境嘈杂
汽车电子（BMS/传感器）	点火系统、电磁阀产生强脉冲	电磁环境极恶劣

简单判断标准：如果你的电路里有”两根长线从远处引来一个小信号”这种结构，基本就需要差分/仪表放大器。如果信号源就在本地 PCB 上、距离很短（比如 DAC 直接接运放），共模干扰通常不是问题，普通同相/反相放大器就够了。
