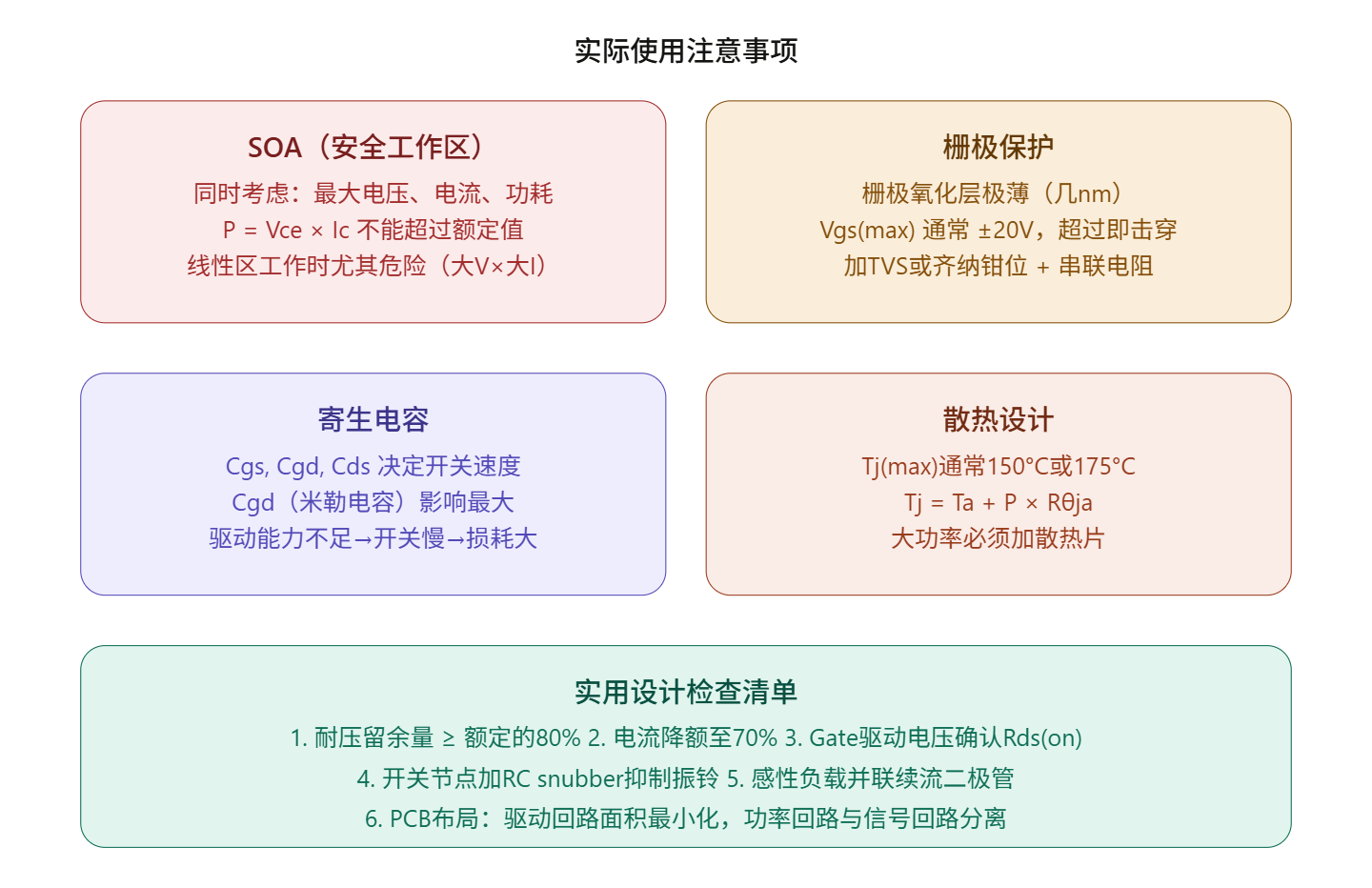

1.MOS管使用注意事项

一、SOA（安全工作区）

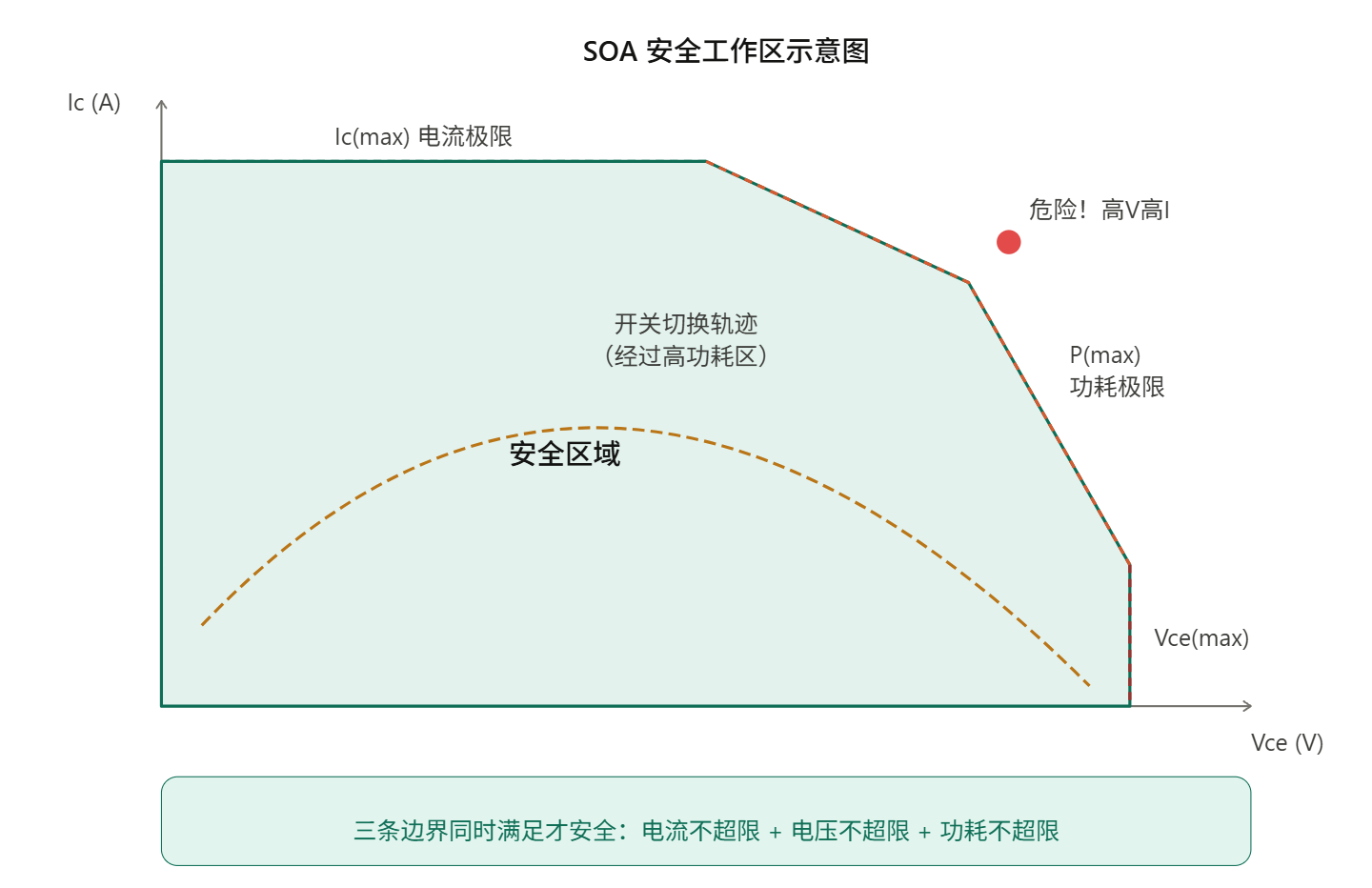

SOA全称 Safe Operating Area，是数据手册中一张以Vce（或Vds）为横轴、Ic（或Id）为纵轴的图，围出一块允许器件工作的区域。超出这个区域，器件可能立即烧毁或寿命急剧缩短。为什么会超出SOA？ 想象一个三极管正在从截止区切换到饱和区。在切换的中间过程中，它同时承受着较高的Vce和较大的Ic——这段时间虽然很短，但瞬时功耗 P = Vce × Ic 可能非常大。如果开关速度慢、频率又高，这个”过渡功耗”会把器件烧掉。SOA图上那条弧线是功耗等值线（P = V × I = 常数），是一条双曲线。你的器件在任何时刻的工作点（Vce, Ic）都必须落在绿色区域内。

最危险的场景是开关切换过程中的那条黄色轨迹——器件从”高电压低电流”（截止）过渡到”低电压高电流”（饱和），必然要经过”中等电压×中等电流”的高功耗区。如果切换速度太慢，工作点在那个区域停留时间长，热量来不及散出去，器件就会因为局部过热（”热点”）而损坏。

实际设计中要注意：感性负载（电机、继电器线圈）断开时会产生反电势尖峰，可能把Vce瞬间推到极高值，直接超出SOA右边界。所以感性负载必须并联续流二极管（后面讲）。

二、栅极保护

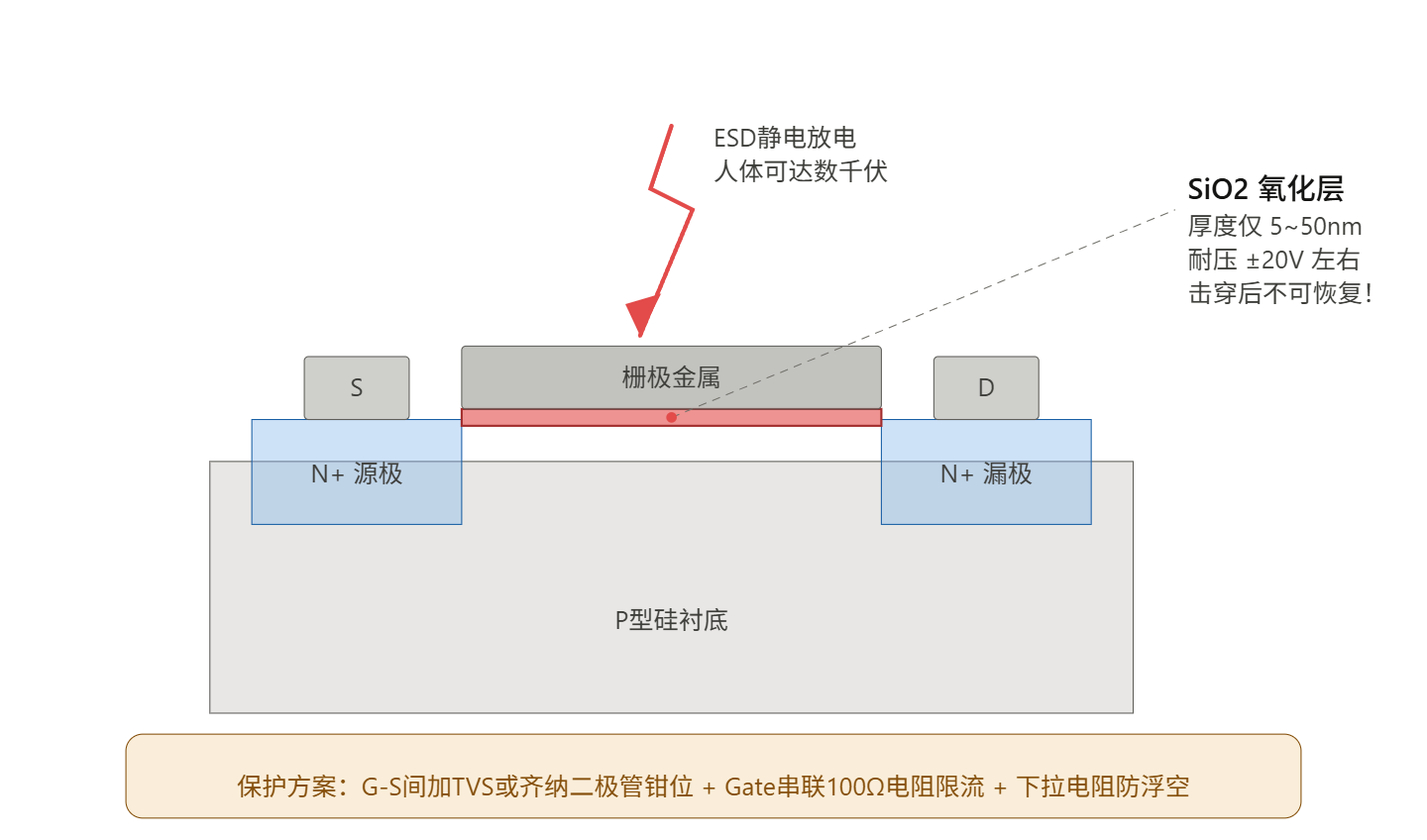

为什么MOS管栅极如此脆弱？

MOS管的”MOS”就是 Metal-Oxide-Semiconductor（金属-氧化物-半导体）。栅极和沟道之间隔着一层极薄的二氧化硅（SiO2），厚度只有几纳米到几十纳米。这层氧化物就是绝缘层，也是MOS管能”电压控制”的关键——但它极薄，耐压很低。

具体威胁来源：

静电放电（ESD）：人体在干燥环境下能积累几千伏静电。你手指一碰裸露的MOS管栅极引脚，几千伏瞬间加到只能承受20V的氧化层上——氧化层瞬间击穿，形成永久导电通道。MOS管就报废了。这就是为什么MOS管出厂时引脚都用导电泡棉短接，焊接时要戴防静电手环。

电路中的过压尖峰：比如驱动一个继电器，当MOS管关断时，线圈储存的磁能（½LI²）无处释放，会在Drain端感应出一个极高的正尖峰电压。如果这个尖峰通过MOS管内部的寄生电容（Cgd）耦合到Gate上，可能超过Gate的耐压。

浮空栅极：如果Gate引脚悬空没有连接任何电路，它的极高输入阻抗（约10¹²Ω）意味着哪怕是极微弱的感应电场、PCB漏电流，都可能在Gate上积累电荷，导致电压不确定——可能误导通，也可能缓慢积累到击穿电压。

保护三板斧：

Gate到Source之间并联一个TVS管（瞬态电压抑制器）或齐纳二极管，电压超过一定值就被钳位
Gate串联一个小电阻（10~100Ω），限制Gate充放电的瞬时电流，也有助于抑制高频振荡
Gate到Source之间并联一个下拉电阻（10k~100kΩ），确保在驱动信号断开时Gate电压被拉到安全的低电平

三、寄生电容

这是理解MOS管开关速度和开关损耗的关键。

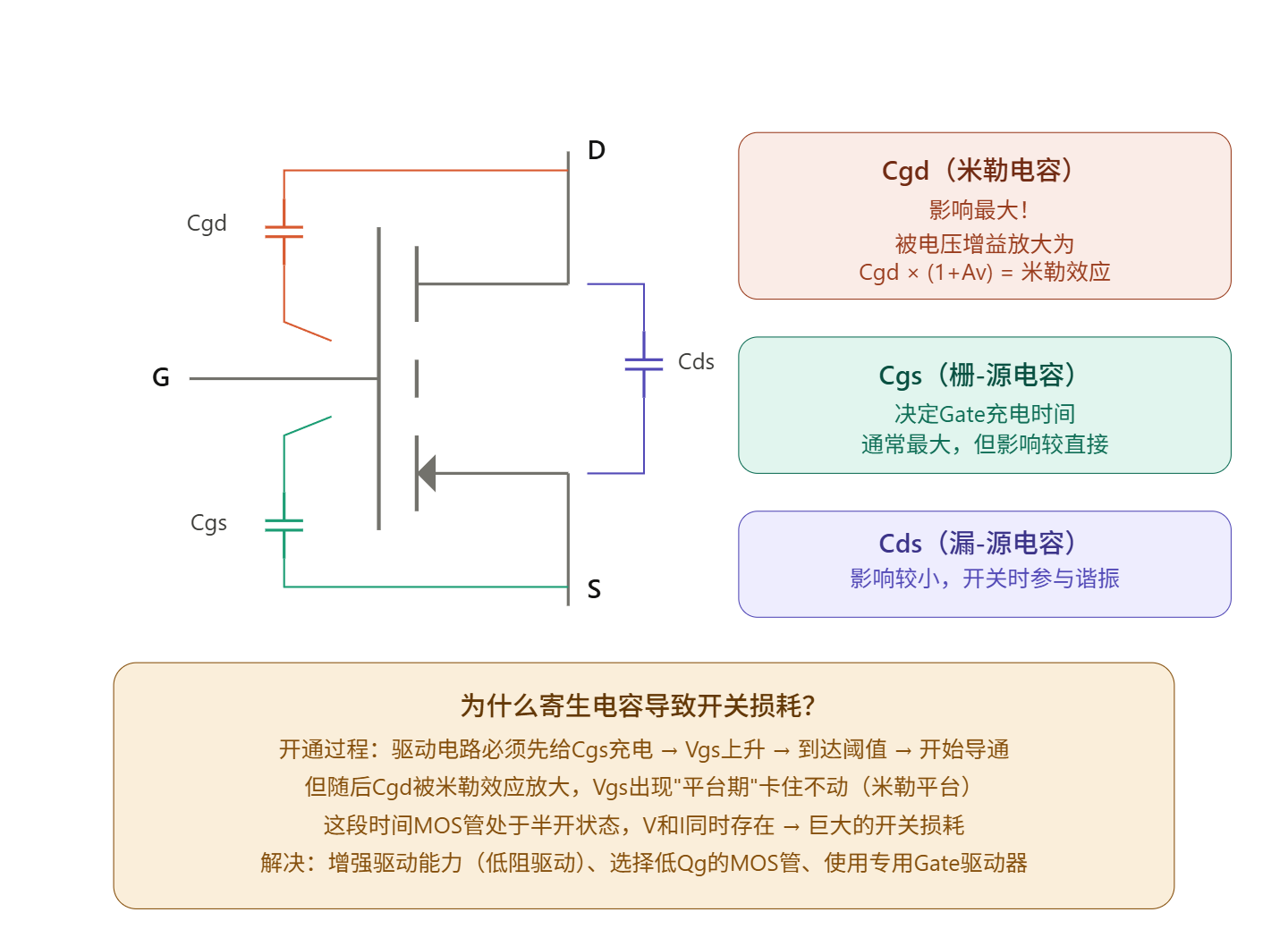

什么是”寄生电容”？ MOS管的三个极之间，由于物理结构的缘故，天然存在电容。它们不是你设计上去的，是”寄生”的——像寄生虫一样赖在那里甩不掉。

米勒效应通俗解释：

想象你要给一个气球充气（给Cgs充电让Vgs上升），气球充到一定程度MOS管开始导通——此时Drain电压开始下降。但Cgd连接在Gate和Drain之间，Drain电压的快速下降等于在Cgd的另一端施加了一个负变化，这个变化通过Cgd”吸走”了Gate上的电荷。你的驱动电路拼命往Gate灌电流，但电荷被Cgd吸走了，导致Vgs卡在一个平台上纹丝不动——这就是米勒平台。

更要命的是，Cgd在驱动电路看来被等效放大了 (1+Av) 倍（Av是电压增益），这就是米勒效应。一个物理上只有几十pF的Cgd，在开关过程中看起来像几百pF甚至几nF的电容。

实际后果：米勒平台持续的时间里，MOS管既有电流通过（已经开始导通），又有较大的Vds还没降到零——这段时间功耗极大，就是SOA图里那条危险的切换轨迹。

数据手册关键参数：Qg（总栅电荷）= 充满所有寄生电容所需的总电荷量。Qg越小，开关越快。Qgd（米勒电荷）= 专门用来度过米勒平台的电荷，是开关速度的瓶颈。

四、散热设计

为什么这么重要？ 半导体的工作温度有上限，硅器件通常是150°C或175°C的结温（Tj）。超过这个温度，硅的本征载流子浓度急剧增加，PN结失去控制能力，器件行为变得不可预测，最终热失控（温度上升→电流增大→功耗增加→温度继续上升→恶性循环）。

热路模型和电路完全类比：

热学量	电学类比	单位
温度差 ΔT	电压 V	°C
热流（功耗）P	电流 I	W
热阻 Rθ	电阻 R	°C/W

所以 Tj = Ta + P × Rθja，其中 Ta 是环境温度，Rθja 是从结（junction）到环境（ambient）的总热阻。

Rθja = Rθjc + Rθcs + Rθsa，分别是：结到外壳（由封装决定）、外壳到散热片（由导热硅脂/垫片决定）、散热片到空气（由散热片面积和风速决定）。

举例：一个MOS管功耗3W，Rθjc = 2°C/W，加了散热片后 Rθja = 30°C/W，环境40°C，则 Tj = 40 + 3×30 = 130°C——安全。但如果没有散热片，Rθja可能是80°C/W，则 Tj = 40 + 3×80 = 280°C——远超极限，直接烧毁。

五、设计检查清单中的专业术语详解

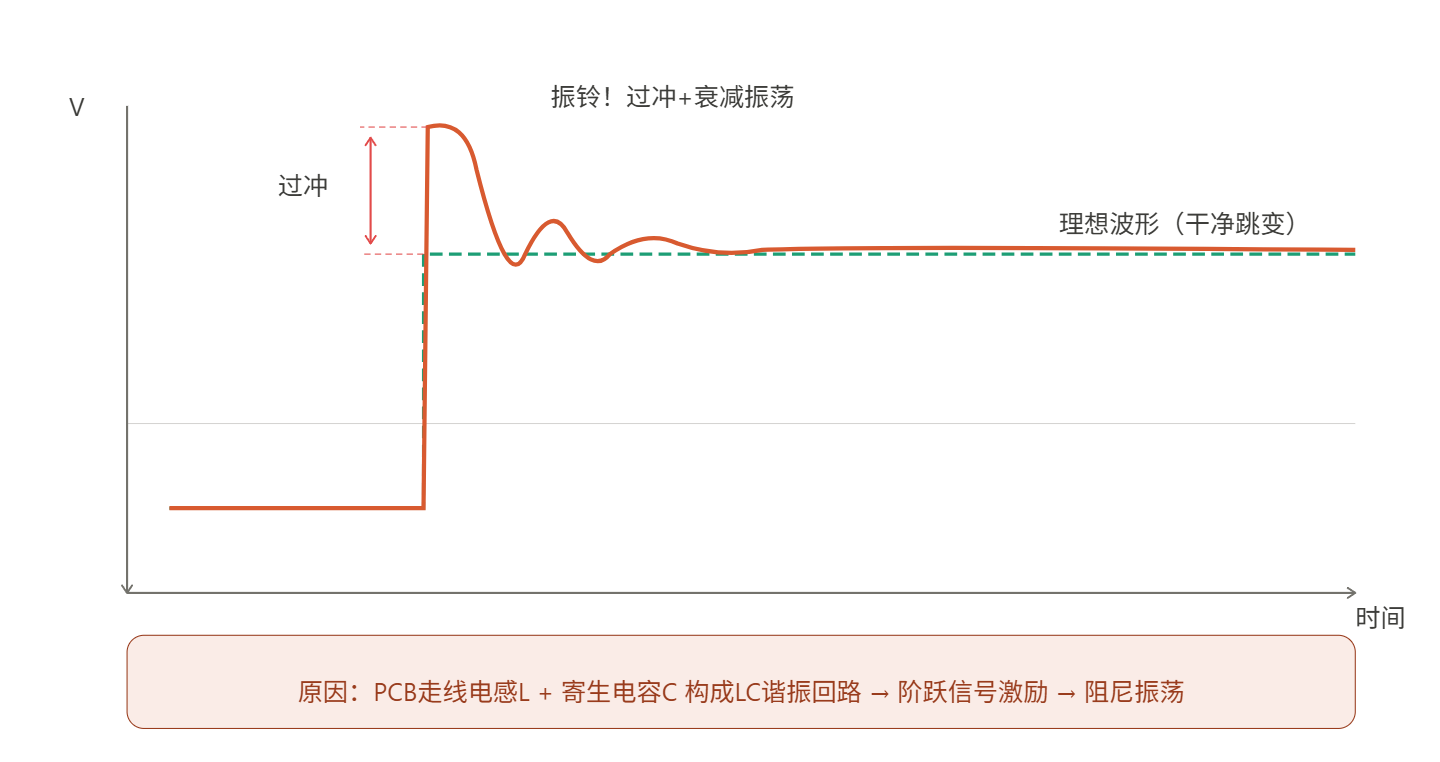

**振铃（Ringing）**当MOS管快速切换时，电流路径上的PCB走线有微小的寄生电感（每cm走线大约几nH到十几nH），MOS管本身有寄生电容。电感和电容构成了一个**LC谐振回路**。MOS管突然切换就像给这个谐振回路一个”猛击”，于是它就按照自然频率 f = 1/(2π√LC) 振荡起来——这就是振铃。

振铃的危害：

过冲可能超过器件耐压，导致击穿
振荡产生高频电磁辐射，造成EMI（电磁干扰），让你的产品过不了EMC认证
如果振铃耦合到Gate，可能导致MOS管误开通

**RC Snubber（阻容吸收器）**就是解决办法：在开关节点并联一个小电阻串联小电容（比如10Ω + 1nF）。电阻的作用是**阻尼**——把振荡的能量转化为热量耗散掉，让振荡迅速衰减。就像汽车的减震器，弹簧（LC）想振荡，减震器（R）把能量吸收掉。

续流二极管（Freewheeling Diode）

这个针对感性负载（电机、继电器线圈、电磁阀）。电感有个基本物理特性：电流不能突变。当你用MOS管切断电感电流时，电感”不同意”——它会尝试维持电流流动，方法是在两端产生一个极高的反向电压（V = L × di/dt，di/dt越大电压越高）。

如果没有续流通路，这个电压尖峰叠加在电源电压上，可能达到几百伏，直接击穿MOS管。续流二极管就是给电感电流提供一条”泄洪通道”——MOS管关断后，电感电流通过二极管继续流动（”续流”），以受控的方式缓慢衰减，而不是产生破坏性的电压尖峰。

降额设计（Derating）

数据手册上的最大额定值是在理想条件下测出的极限值。实际使用中，你不能把器件推到极限边缘运行，因为存在制造工差（同一批次不同个体之间的差异）、温度波动（夏天比冬天热）、电源纹波（实际供电电压在标称值附近波动）、老化退化（器件参数随使用时间缓慢劣化）。

降额就是主动留余量：电压用到额定值的80%以下，电流用到70%以下。这样即使遇到最坏情况的叠加，器件仍然在安全范围内工作。这是工程可靠性设计的基本原则。

PCB布局：驱动回路面积最小化

最后这条看似是”制造工艺”，其实直接关系到前面所有问题。Gate驱动回路（从驱动芯片出发→走线→Gate→Source→走线回到驱动芯片地）围成的面积越大，这个回路的寄生电感越大，振铃越严重，EMI越大，Gate上的噪声越大。同理，功率回路（电源→Drain→Source→地回到电源）的面积也要最小化。功率回路和信号回路分开走，防止大电流的di/dt在信号线上感应出噪声。

简单来说：回路面积 = 天线面积，面积越大，辐射越强，噪声越大。

如果你对其中某个话题想看具体的计算实例（比如如何选型一个MOS管开关、如何计算散热片需求），可以告诉我，我带你走一遍完整的设计流程。

2.MOS管选型步骤

场景设定

假设你用 STM32（3.3V GPIO，驱动能力约 ±20mA）控制一个 12V/2A 的直流电机，需要选一个 NMOS 做低边开关，PWM频率 20kHz。

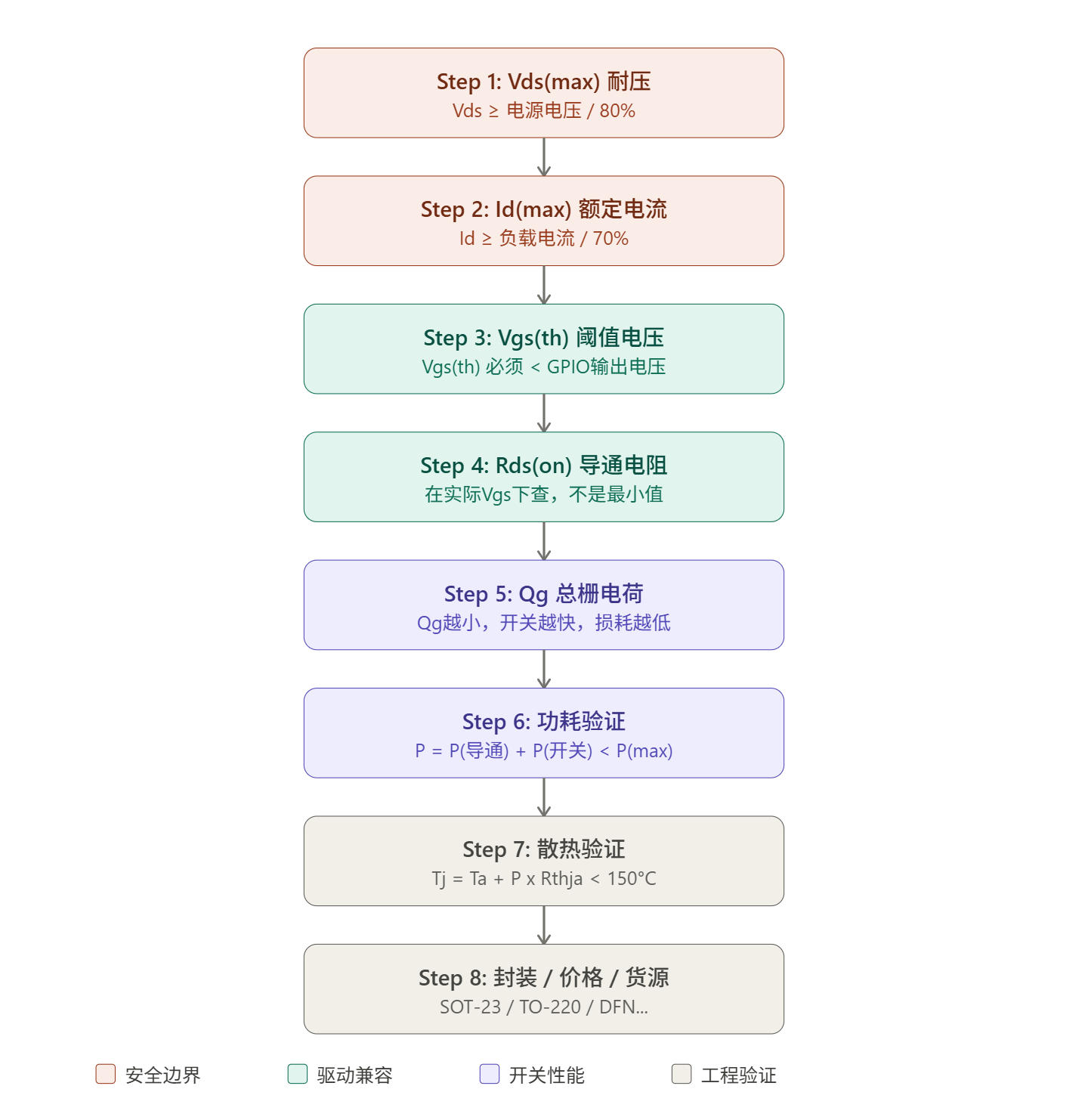

先用一个选型流程图，展示选型时的思维链条：现在用具体数字走一遍这个流程：

实例：STM32 (3.3V) 驱动 12V/2A 直流电机

Step 1 — Vds 耐压：电源12V，但电机是感性负载，关断瞬间会有反电势尖峰，实际Drain可能看到20~30V。降额后需要 30V / 0.8 ≈ 38V，所以选 Vds ≥ 40V 的管子。保险起见可选60V。

Step 2 — Id 额定电流：负载2A，电机启动瞬间电流可达稳态的3~~5倍（约6~~10A）。降额后 Id ≥ 10A / 0.7 ≈ 14A。选 Id ≥ 15A。

Step 3 — Vgs(th) 阈值电压：STM32的GPIO输出高电平约3.0~~3.3V。必须确保在3.0V下MOS管能完全导通。普通MOS管的 Vgs(th) 可能是2~~4V，在3.3V时可能还没完全打开！所以必须选逻辑电平MOS管（Logic-Level MOSFET），其 Vgs(th) 通常为0.5~1.5V，在2.5V或3.3V时就能给出接近最低的 Rds(on)。

这是新手最容易踩的坑：看到 Vgs(th) = 2V 就以为3.3V能用，但 Vgs(th) 只是”刚开始导通”的电压，此时 Rds(on) 可能是规格值的10倍以上。你必须查看数据手册中 Rds(on) 在 Vgs=3.3V（或2.5V）条件下 的值。

**Step 4 — Rds(on)**：假设选了一个逻辑电平管，Rds(on) @ Vgs=2.5V = 30mΩ。导通损耗 P(on) = I² × Rds(on) = 2² × 0.03 = 0.12W。很低。

Step 5 — Qg 栅电荷：假设 Qg = 15nC。GPIO的驱动能力约20mA，充电时间 t = Qg/I = 15nC / 20mA = 0.75μs。PWM频率20kHz时周期50μs，充电时间占比不到2%，可以接受。

Step 6 — 总功耗：导通损耗 0.12W + 开关损耗（大约 ½ × Vds × Id × (t_rise + t_fall) × f ≈ ½ × 12 × 2 × 100ns × 20kHz ≈ 0.024W）。总功耗约0.15W，很低。

Step 7 — 散热：0.15W在SOT-23封装（Rθja ≈ 200°C/W）下，Tj = 40 + 0.15×200 = 70°C，完全安全，不需要散热片。

符合条件的真实型号举例：AO3400（Vds=30V, Id=5.7A）适合小电流场景；IRLML6344（Vds=30V, Id=5A, Vgs(th)=0.8V）是经典逻辑电平选择；如果电流更大可以看 IRLZ44N（Vds=55V, Id=47A, 逻辑电平, TO-220封装）。

3.MOS保护措施

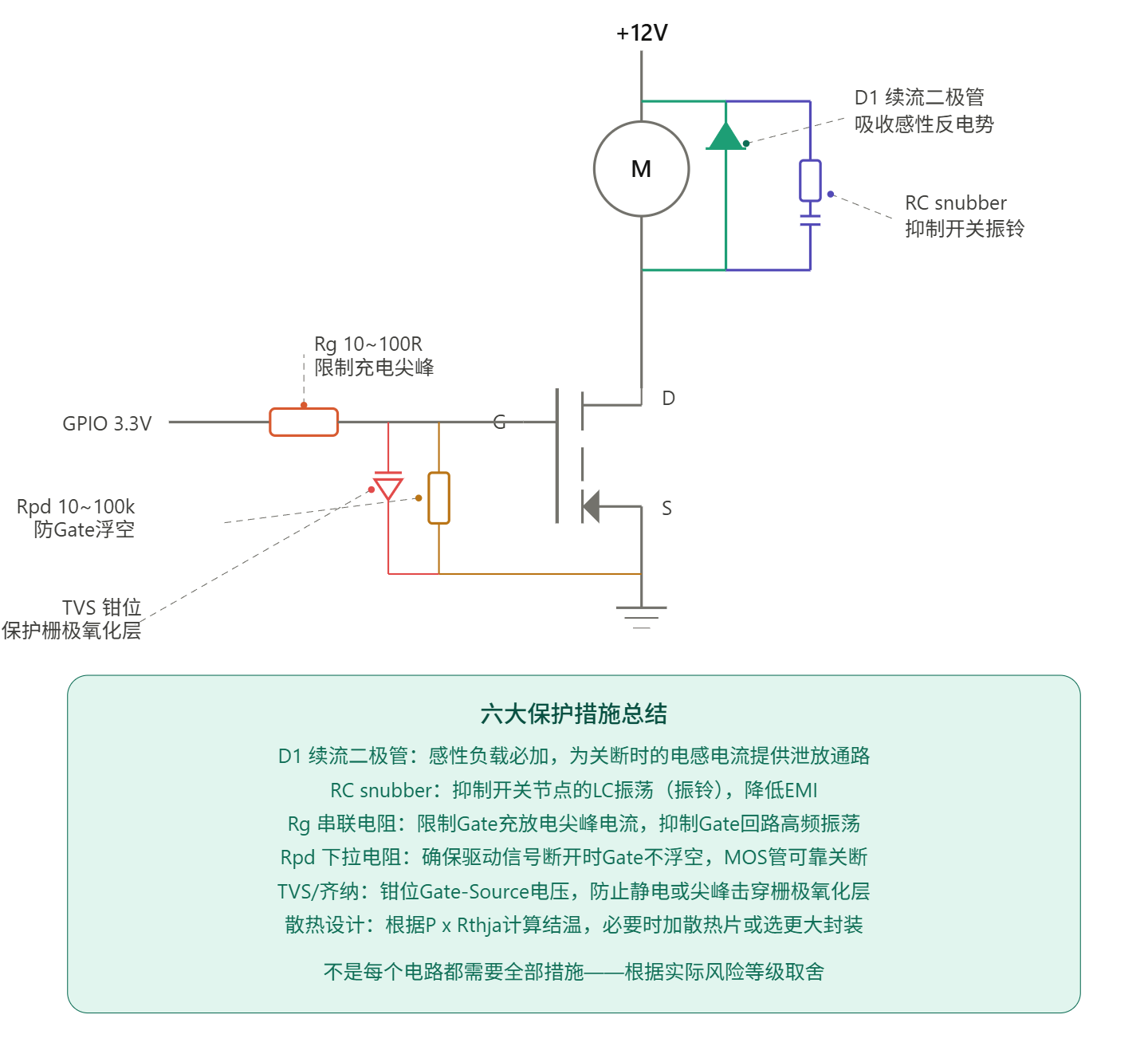

下面这张电路图展示了一个完整的 NMOS 低边驱动电路中所有保护元件的位置和作用：

并不是每个电路都要把六样保护全上，过度保护既浪费成本也浪费板子面积。这里给一个判断框架：

必须加的（所有情况）： Rpd 下拉电阻。成本几乎为零（一颗0402电阻），但如果不加，MCU上电过程中GPIO还没初始化时Gate处于浮空状态，MOS管可能会误导通，瞬间大电流烧毁电机或电源。这是个零成本防灾措施。

感性负载必须加的： D1 续流二极管。只要负载含有线圈（电机、继电器、电磁阀、扬声器），就一定要加。不加的话关断尖峰可能直接击穿MOS管，而且是一次性损坏。选快恢复二极管或肖特基二极管，电压额定值 ≥ 电源电压，电流额定值 ≥ 负载电流。

高频PWM开关建议加的： Rg 串联电阻和 RC snubber。如果你的PWM频率在10kHz以上，开关边沿很陡（几十ns），这两个对抑制振铃和EMI很重要。如果只是简单的开/关控制（比如继电器通断），开关频率极低，可以省略。

高可靠性/恶劣环境建议加的： TVS 栅极保护。如果你的产品要用在工业环境（电焊机旁边）、汽车上（大量电磁干扰）、或者Gate走线较长（容易拾取噪声），加一颗TVS很有必要。普通消费品或者Gate走线很短的密集PCB布局，风险较低可以省略。

最后一句忠告： 选型时永远去看数据手册中那张 Rds(on) vs Vgs 的曲线图，确认在你的实际驱动电压下 Rds(on) 是多少——这比看首页的标称值重要得多。标称值往往是在 Vgs=10V 这种你根本达不到的条件下测的。

4.Rdson与功耗的选取标准

Rds(on) 经验基准线

判断 Rds(on) 是否合理，关键看两个后果指标：MOS管上的压降和导通功耗。

压降判断（Vdrop = I × Rds(on)）

压降占电源电压的百分比直接决定了负载能拿到多少有效电压：

压降比例	判断	典型场景
< 1%	很好	精密供电、LDO后级开关
1~5%	合格	电机驱动、LED驱动、继电器
5~10%	勉强	加热器、不敏感负载
> 10%	不合理	负载欠压，MOS管发热严重

举三个具体例子来建立直觉：

例1：5V/100mA LED驱动。如果选了一颗 Rds(on) = 1Ω 的 MOS管（这在 SOT-23 小封装里很常见），压降 = 0.1A × 1Ω = 0.1V，占5V的2%。功耗 = 0.01W。完全没问题，1Ω 在这里是合理的。

例2：12V/5A 电机驱动。同样那颗 1Ω 的管子，压降 = 5A × 1Ω = 5V，吃掉了12V电源的42%！电机只能拿到7V，而且 MOS 管功耗 = 25W，瞬间烧毁。1Ω 在这里完全不可用。你需要 Rds(on) < 12V × 5% / 5A = 120mΩ，实际应选 30~50mΩ 以下的管子。

例3：48V/20A 大功率场景（比如电动车控制器）。即使 Rds(on) = 5mΩ（已经很低了），功耗 = 20² × 0.005 = 2W，压降 = 0.1V（仅占48V的0.2%）。2W的功耗在 TO-220 + 散热片上完全可控。所以 5mΩ 在这里合理。但如果选了 50mΩ，功耗变成 20W——这就需要强制风冷甚至水冷了，通常不合理。

功耗判断基准线

功耗的”合不合理”取决于你的散热条件能否把热量带走，使结温保持在安全范围内。

封装	典型 Rθja	不加散热片的安全功耗上限 (Ta=40°C, Tj<125°C)
SOT-23	~200°C/W	(125-40)/200 = 0.4W
SOT-223	~100°C/W	0.85W
DPAK (TO-252)	~60°C/W	1.4W
D2PAK (TO-263)	~40°C/W	2.1W
TO-220 裸露	~62°C/W	1.4W
TO-220 + 小散热片	~40°C/W	2.1W
TO-220 + 大散热片	~20°C/W	4.3W
